40.5kV户外交流高压隔离开关

一、概述

户外交流高压隔离开关（以下简称隔离开关），适用于频率为50Hz,额定电压40.5kV的电力系统中，作为有电压无负载时开合电路之用。是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电器设备与带电高压线路进行电气隔离的单相或三相户外高压电器。也可用于切换空载母线。

二、产品结构特点

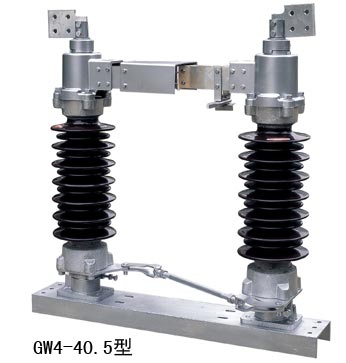

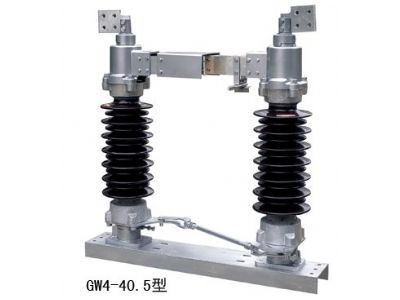

GW4型户外高压隔离开关特点：

◆隔离开关采用双柱中开、触头插入式结构，具有自清洁触头的能力，提高了接触可靠性，导电回路采用矩形合金材质，其散热面积比原来使用的圆形管增加40%，从而大大降低了主导电部分的温升；

◆触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环。触指与触指座采用螺栓固定连接，又避免了油污、灰尘进入其接触点使接触电阻增加的可能性；

◆隔离开关转动部分按照免维护的要求设计。转动座设计成密封结构，水汽灰尘、有害气体无法进入，使轴承、锂基二硫化钥润滑脂永远工作在良好的环境中。轴承永不生锈、润滑脂无法流失，永不干固；传动部分采用不锈钢轴销与无油自润滑轴承相配合结构；

◆钢制件采用热镀锌处理工艺。确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

GW5型户外高压隔离开关特点：

◆GW5系列完善化改进型隔离开关包括三个单极，主要由底座、支柱绝缘子、导电部分组成。每极绝缘支柱呈V型50°角双柱式结构，分别装在与底座相连的轴承座上，以一对伞齿轮实现啮合传动。导电闸刀分为两半，分别固定在支柱绝缘子上，触头的接触在两个支座的中间。当操纵机构动作时，带动支柱绝缘子的一柱转动90°，另一支柱绝缘子由于伞齿轮间啮合而同时反向转动90°，于是闸刀便向同一侧分合。隔离开关与接地开关间设有机械联锁装置。隔离开关的三极通过极间连杆可实现三极机械联动操作；

◆主、地刀均可配用CS17系列完善化改进型人力机构，主刀也可配用CJ6G完善化改进型电动机构。CS17系列人力机构还可配用新型DSW4电磁锁；

◆采用自力触头加外压弹簧结构，避免原结构不利于稳定通流的缺点，将触指弹簧绝缘，避免弹簧因长期发热而失效；

◆接线座与接线端子间采用固定软连接通流，接线端子上下两端采用绝缘轴套，确保通流可靠，转动灵活；

◆采用全密封结构轴承座，轴承表面涂满足量二硫化钼锂基脂，确保长期转动可靠。 180°传动时，取消了机构复杂的传动箱，采用简单可靠的机械传动方式实现传动箱的功能，动作可靠，防锈蚀能力强；

◆隔离开关及操动机构的零部件及外露结构件采用不锈钢、铝合金加工或热浸锌工艺，做到长期使用不锈蚀。确保动作灵活可靠和在不同地区使用的要求。

三、主要技术参数表

项目		GW4-40.5DW	GW5-40.5DW
额定电压	kV	40.5	40.5
额定电流	A	630、1250、1600、2000
额定峰值耐受电流	kA	80、100
额定短时耐受电流 4s	kA	31.5、40
接地开关额定峰值耐受电流	kA	80、100
接地开关额定短时耐受电流 2s	kA	31. 5、40
1分钟工频耐受电压（对地／断口）	kV	80/90
雷电冲击耐受电压（对地／断口）	kV	185/215
运行方式		1相或3相 1or3
接地种类		不接地、单接地、双接地
覆冰厚度	mm	10、20
配用机构		CS11G	CS17
重量	kg	300	270
