GW系列户外交流高压隔离开关（以下简称隔离开关），适用于频率为50Hz,额定电压12kV的电力系统中，作为有电压无负载时开合电路之用。

    当线路上无断路器或断路器发生故障时，隔离开关允许在下列情况下进行分合。

    ◆对量度用的电压互感器进行分合；

    ◆对母线设备上的充电电流进行分合；

    ◆对电力变压器的空载电流进行分合（此时变压器的容量不得超过750kVA）。

    产品符合GB1985及GB/T11022等标准要求。

    1. 海拔不超过l000m；

    2. 环境温度-40℃～+40℃；

    3. 覆冰厚度不超过l0mm,

    4. 风压不大于700Pa（风速不超过35m/s）；

    5. 无导电或起化学作用气体和蒸汽的场所；

    6. 安装场合无易燃、易爆及化学危险品、严重污秽的场所；

    7. 地震烈度不超过8度；安装场所应无频繁的剧烈振动或冲击情况（如在电镐、挖泥机旁）的场所。

    8. 普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。
    防污型适用于Ш级污秽地区，但不应有引起火灾及爆炸等危险存在。

五、产品结构特点

1. GW4-12型隔离开关

◆为单断口，双柱水平开启式结构。（见右图）     ◆产品包括三个单极，由底座、支柱绝缘子、导电部分、触头及手力机构等组成，隔离开关配用CS11G型手力机构。带接地开关配用CS8-6D型手动机构，按安装场所分为普通型和防污型。     ◆产品导电性能可靠等特点。操作简便可靠，耐受绝缘水平高。     ◆三相连动调整方便，同期性好。     ◆外压不锈钢弹簧，接触可靠，接触压力大，易调整，温升值低。     ◆底座等所有外露零部件均采用热浸锌工艺，轴销、轴套采用不锈钢，长期使用不锈蚀，确保动作灵活可靠和在不同地区使用的要求。

主要技术参数表：

型号	GW4-10
额定电压  kV	12
额定电流  A	400	630	1250	1600
额定短时耐受电流/时间  kA,4s	12.5	16	31.5	31.5
额定峰值耐受电流  kA	31.5	40	80	80
1min短时工频耐压（对地/断口）  kV	42/48
额定雷电冲击耐压（对地/断口）  kV	75/85
接线端子额定静拉力  N	500
机械寿命  （次）	2000
接地方式	不接地、单接地
配用机构	CS8-5、CS口

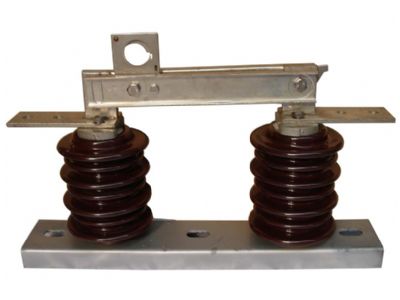

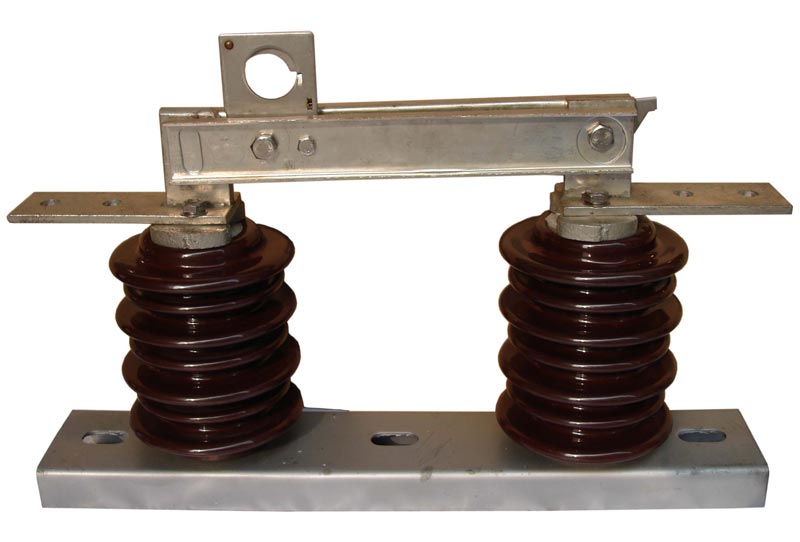

    ◆此类型隔离开关设计成三个单极结构，在三相线路中使用该隔离开关更方便。

    ◆本隔离开关采用闸刀式结构，每极由两片触刀组成，触刀两端靠近触头外装有压缩不锈钢弹簧，并有调节成良好的接触压力。闸刀上装有不锈钢大孔径操作锁扣和扭力弹簧，与支柱绝缘子上的支撑锁板配合，合闸后即自锁，因而无论本身自重、传动或电动力的作用都不会使其自动分闸，在正常运行或短路状态下，均能保证其动热稳定的可靠性。

    ◆本隔离开关有普通型和防污型两种。按用户要求可提供瓷绝缘子或合成绝缘子，开关由底座、支柱绝缘子、导电触刀、触头、支撑座体及等组成。

    ◆不锈钢大孔径操作锁扣使隔离开关用绝缘钩棒操作及为方便；

    ◆满足重污秽地区用户的要求；

    ◆底座等所有外露零部件均采用不锈钢，可做到长期使用不锈蚀，确保动作灵活可靠和在不同地区使用的要求。

主要技术参数表：

项目	GW10-12
额定电流     A	200	400	630	1250
额定电压    kV	12	12	12	12
额定短时耐受电流/时间  kA	8	12.5	16	31.5
额定峰值耐受电流  kA	20	31.5	40	80
1min短时工频耐压（对地/断口）  kV	42/48
额定雷电冲击耐压（对地/断口）  kV	75/85
操作方式	绝缘钩棒操作
