一、产品概述

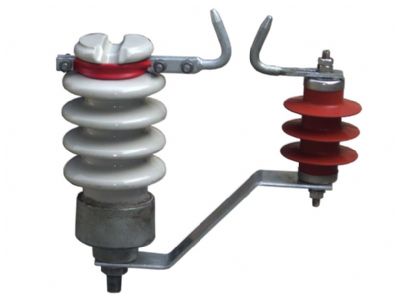

    城市配电网线采用架空绝缘电缆后，雷害造成断线事故相对增加，加装过电压保护避雷器可以解决雷害断线问题。绝缘电缆过电压保护避雷器由串联间隙与氧化锌元件两部分组成，它固定于支撑绝缘电缆的支柱绝缘子上。

    绝缘电缆过电压保护避雷器的串联间隙采用羊角电极，有利于电弧移动拉长熄灭；间隙高的工频放电电压，保证避雷器在操作过电压下不动作；氧化锌元件优异的非线性，使工频续流限制的非常小，且为尖顶波，有利于电弧瞬间熄灭。

    应供电系统要求，我公司又设计开发一种“支柱式绝缘电缆过电压保护金属氧化物避雷器”，即兼具支柱绝缘子功能的避雷器，它将绝缘子、避雷器合二为一。降低了线路成本、提高了安装效率。

    绝缘电缆过电压保护避雷器能够在断路器动作之前，快速截断工频续流，可作为配电网线绝缘电缆有效的过电压保护装置，能有效防止雷害断线和绝缘子损坏等事故，避免因断路器动作而中断网线供电。

二、主要技术参数表

三、安装须知
    绝缘电缆过电压保护避雷器的现场安装是借助支柱绝缘子作为基础件，将所提供的零部件按外形图所示进行安装，产品出厂提供的零部件包括：氧化物避雷器元件1只，羊角间隙1对，“Z”形支架1只，卡环1套，M8×30螺栓3套。

    现场安装时，先将支柱绝缘子下端的螺母卸下，再将“Z”形支架大孔一端固定在支柱绝缘子下端（使另一端上翘）并用螺母拧紧。然后将避雷器元件竖直朝上固定在“Z”形支架的小孔一端。用卡环将左羊角间隙用M8×30的螺栓固定在支柱绝缘子的上端，右羊角间隙固定在避雷器的上螺栓上，羊角间隙上下左右对齐，最后调整羊角使其间隙距离为16.5mm。

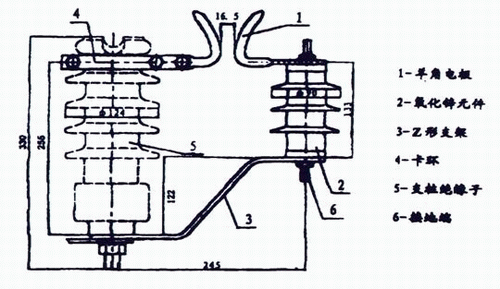

四、外形结构图
